Serie APE

Rubinetto scarico | 35 s. | [mm] |
Volano | 310-6B | [mm] |
N° cilindri | 4 | |
Cilindrata | 1440 | [cm³] |
Motore elettrico consigliato | 15-75 | [HP] |
giri/1' min. | 750.0 | RPM |
Peso netto | 159 | [kg] |
Rubinetto aspirazione | 54 s. | [mm] |
giri/1' max. | 1750.0 | RPM |
Alesaggio | 84 | [mm] |
Corsa | 65 | [mm] |
Carica olio | 5,5 | [L] |

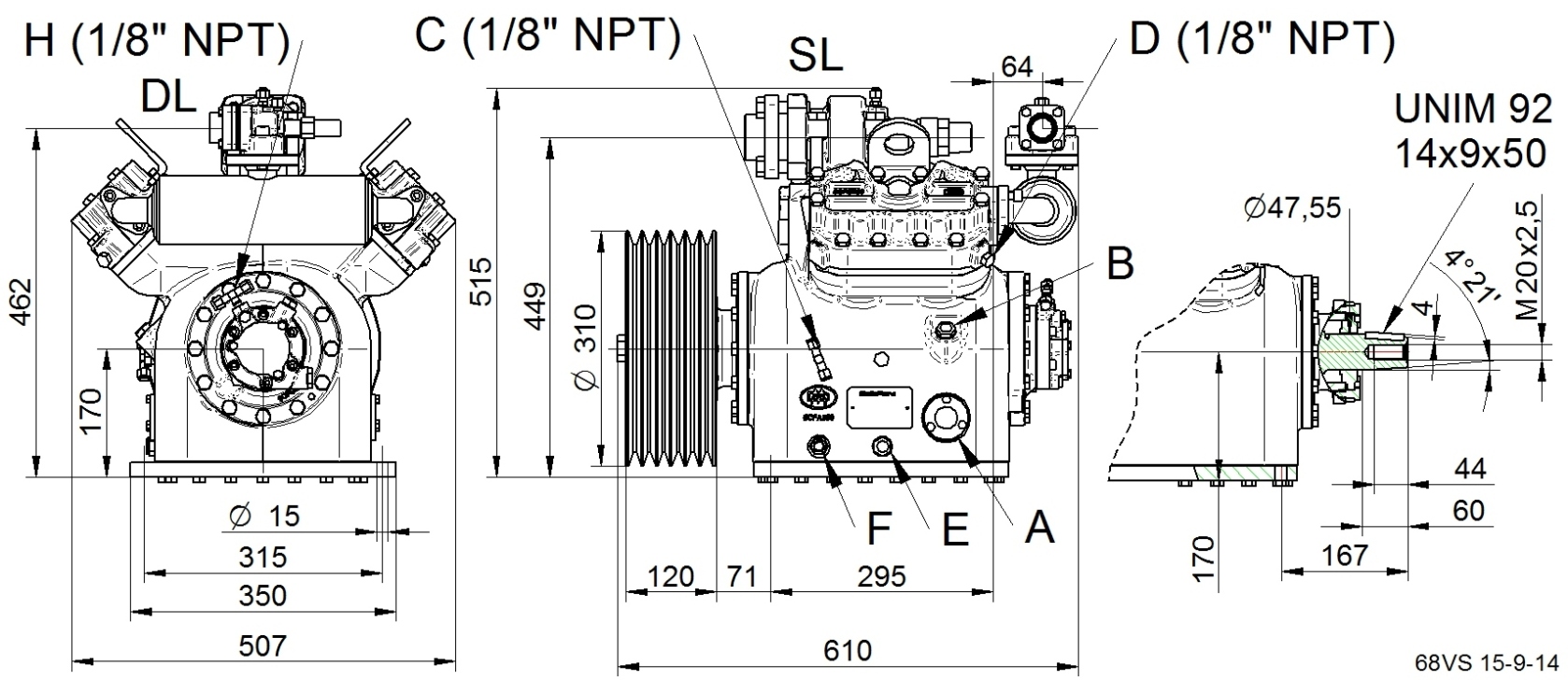

DL - Rubinetto compressione
SL - Rubinetto Aspirazione
A - Spia olio
B - Tappo carica olio
C - Presa bassa pressione
D - Presa alta pressione
E - Tappo scarica olio
F - Resistenza carter
H - Presa alta pressione pompa
